Trabajo eficiente con Fikus
¿Cómo conseguir dejar un offset en el fondo de una cavidad o en la tapa de un punzón en un proceso de desbaste?
Cuando realizamos un proceso de desbaste a cualquier geometría se observa fácilmente cómo poder colocar un Offset o Demasía a las paredes de dicha geometría pero hay veces que también nos interesa poder colocar un Offset en el fondo del proceso.
Cuando estamos introduciendo los datos en el proceso de desbaste tenemos que ir a la pestaña de "Avanzado".

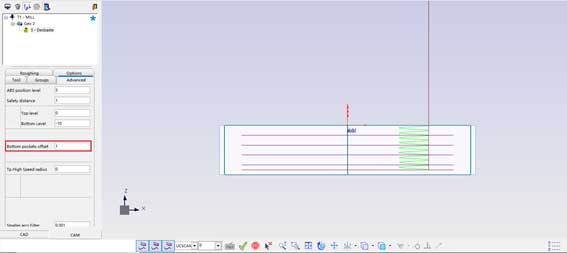

En dicha pestaña se puede observar que hay una opción denominada "Offset inferior" y es aquí donde colocaremos el valor de la demasía deseada a tener en el fondo de la geometría. Este valor se aplica solamente en fondos de cavidades.
En caso que deseamos dejar un offset o demasía en la parte superior (tapa) de los punzones, utilizaremos el parámetro "Offset superior" donde se especifica el valor a dejar.
A parte de este parámetro, podemos también comentar otros parámetros útiles de esta pestaña:
- En "Cota Inferior" se podría especificar hasta qué coordenada Z deseamos llegar durante el proceso de desbaste. Esto nos permite, independientemente del Offset o Demasía que queramos dejar, limitar el mecanizado en Z hasta una cierta profundidad (por ejemplo, si la herramienta no nos permite llegar hasta el fondo).
- En "Cota Superior" podemos especificar desde qué altura deseamos que empiece el desbaste (por ejemplo, si es que anteriormente hemos realizado otros desbastes y no hemos llegado hasta el fondo como hemos explicado en el párrafo anterior)
