Mecanizado 3D con Fikus Visualcam

Mecanizado de superficies complejas con Fikus Visualcam

El módulo de mecanizado de Fresa 3D abre un sin fin de posibilidades para mecanizar modelos basados en superficies complejas. Fikus Visualcam incorpora un módulo para cálculo de trayectorias de fresado en 3D a partir de superficies o triangulaciones (STL) complejas, incorporando todas las funciones y opciones para realizar todo el trabajo, desde el desbaste, pasando por el acabado y hasta los retoques finales. Analizamos a continuación las principales características de este nuevo módulo.

Principales beneficios

Tecnología vanguardista y basada en componentes probados
Facilidad de uso y aprendizaje
Incorporación completa y transparente en el entorno integrado de Fikus
Solución completa para mecanizado 3D
Múltiples opciones para control de los parámetros de mecanizado
Coste reducido

Características generales

Tipos de procesos: Desbaste, redesbaste de zonas zonas residuales, acabado, reacabado de zonas, bitangencias (penciling), mecanizado de zonas planas, proyección de curvas
Tipos de herramientas: Esféricas, Planas, Tóricas, Cónicas y herramientas en "T" (con control de colisiones en negativos)
Control de colisiones con el cabezal y el portapinzas
Control de colisiones con elementos adicionales de la mçaquina
Control del punto de inicio
Control de la zona a mecanizar mediante contornos o mediante la silueta de la pieza, con opciones para mecanizar dentro, fuera, a punto de contacto o sobre el contorno.
Control de entradas y salidas
Control de colisiones con pieza y elementos adicionales, con opciones para los movimientos de unión entre zonas y las partes de la herramienta a considerar

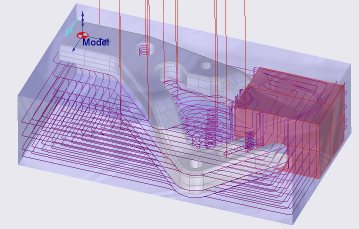

Evitando colisiones con un elemento

Desbastes

Opciones de rampa: helicoidal, zig-zag, recta, automática
Opciones de definición del material: por caja min/max, por contorno
Mecanizado de punzones o cajeras abiertas desde el exterior con optimización de tiempo y carga de herramienta
Esquinas suaves y uniones en forma de "S"
Posibilidad de realizar pasadas intermedias entre niveles
Desbaste de zonas residuales teniendo en cuenta la herramienta anterior y el material sobrante
Detección y mecanizado de zonas planas

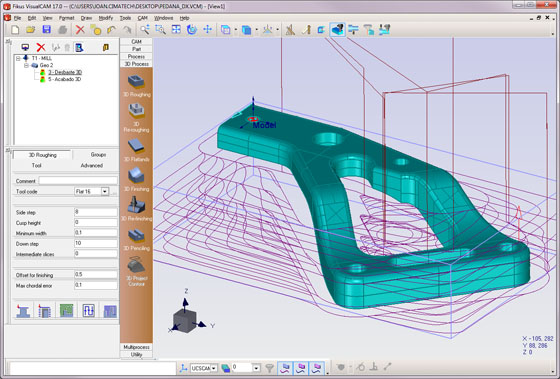

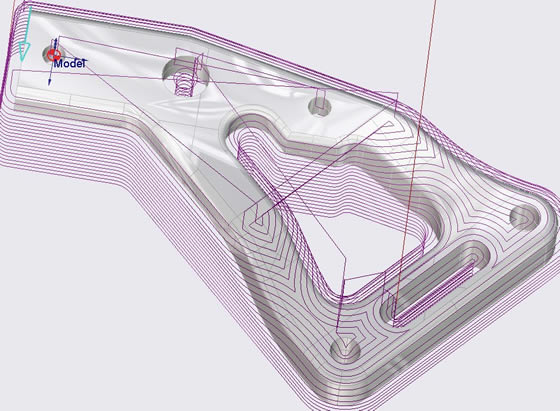

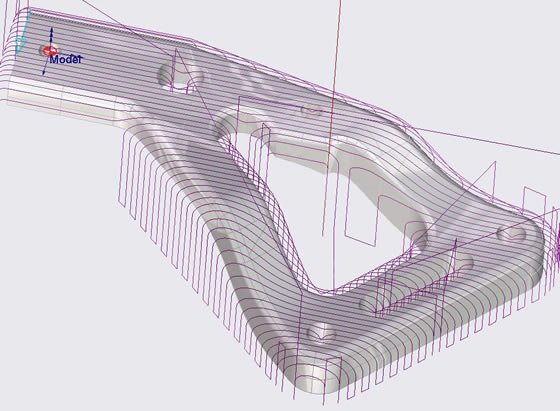

Desbaste adaptativo

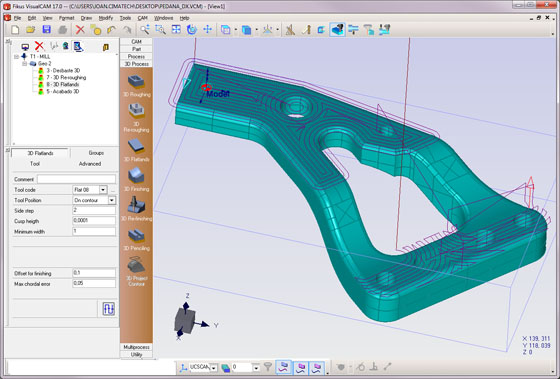

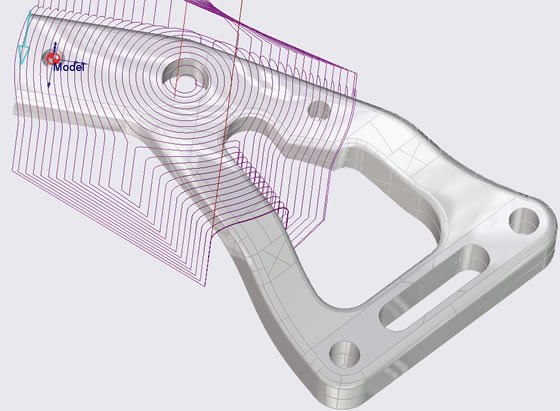

Desbaste de zonas planas

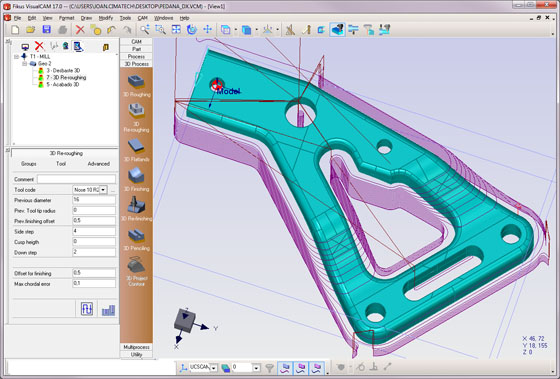

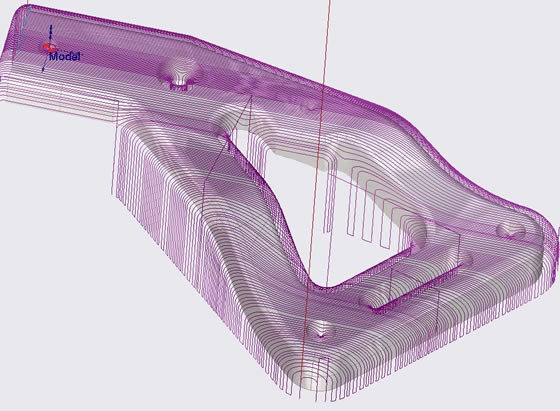

Redesbaste de zonas residuales

Acabados

Acabado de superficies por pasadas paralelas con opciones de optimización
Acabado de superficies por Z constante
Acabado de superficies radial o espiral
Acabado de superficies por cresta constante con posibilidad de definir si el mecanizado ha de ser de fuera hacia adentro, de dentro hacia fuera, o estándar
Opción de pasada constante o adaptativa en corte paralelo para mantener constante la cresta en las paredes verticales o inclinadas.

Acabado paralelo con pasadas constantes

Acabado paralelo con pasadas adaptativas

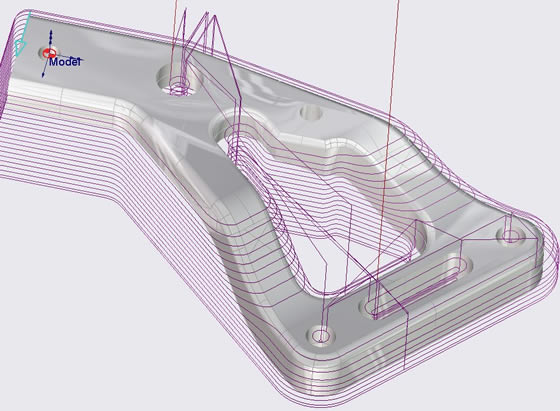

Acabado por Z constante

Acabado en espiral

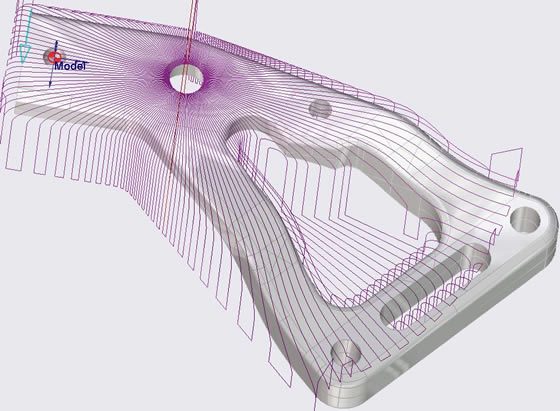

Acabado radial

Acabado por cresta constante

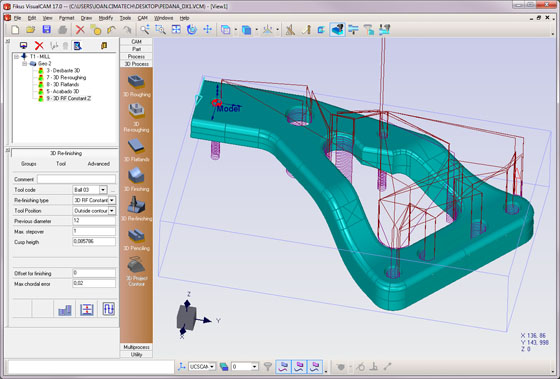

Acabado avanzado

Acabado de zonas donde la herramienta anterior no ha podido entrar, utilizando estrategias de acabado en zig-zag, por Z constante, cresta constante, espiral o radial

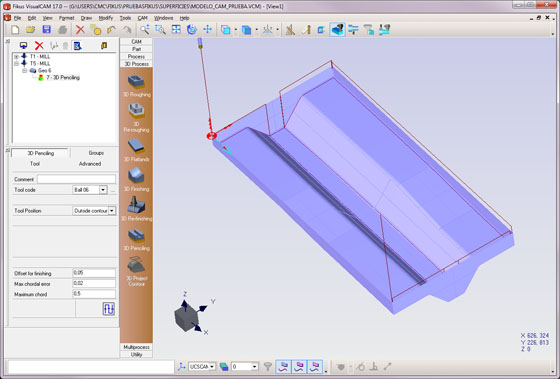

Bitangencias (penciling) o mecanizado de radios
Proyección de curvas sobre superficies
