Una de las actividades comunes e imprescindibles en el proceso de construcción de matrices de corte y conformado de chapa es la actividad del corte por hilo. Todo este utillaje siempre lleva asociadas operaciones más o menos complejas de corte, unas que pueden y deben ser automatizadas y otras que pueden llegar a tener una complejidad importante.
Durante los últimos años de la tecnología CAD/CAM, estos productos han tendido a centrarse sobre los procesos de fabricación que realmente generaban un volumen directo de ventas, centrándose en diseño y fresados más o menos complejos de 2.5, 3, 4 o 5 ejes. Los procesos que podríamos denominar "menores", como el corte por hilo o el torno, eran considerados productos menores de complemento.

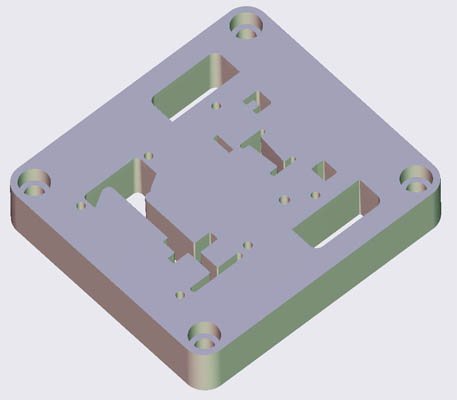

La electroerosión por hilo es imprescindible en el proceso de construcción de matrices de corte y conformado de chapa
Matriz
Solución completa, equilibrada, homogénea y global
Otro aspecto común es que era fácil encontrarse con productos que utilizaban otros canales de venta, como constructores de maquinaria, para vender un producto que, en casi todos los casos, se limitaba a funcionar "medianamente bien" sobre una determinada configuración de máquina y con un muy difícil soporte y ampliación (ONA, FANUC, SODICK...).
La recesión del molde y la búsqueda de nuevos mercados y soluciones han hecho que las firmas de software encuentren en el mercado del conformado y corte de chapa la única salida natural de crecimiento y continuidad de sus productos. Y otro de los aspectos que ha aparecido en el mercado es la necesidad de ofrecer soluciones completas, homogéneas y de soporte integral.
Una vez abocados a este mercado, nos encontramos con que el corte por hilo es una actividad muy importante e imprescindible.
Hay aspectos que no deben ignorarse al respecto: El corte por hilo es un proceso que podría parecer sencillo, transportable, (recordemos que un proceso de fresado 3X, por ejemplo, es transportable de una a otra máquina con la simple elección de un postprocesador diferente), rápido... Y no es así. Por supuesto ha de ser sencillo trabajar con ello, inmediato, automatizable..., pero la transportabilidad es un aspecto que exige un profundo conocimiento de la tecnología del corte, la máquina y el control sobre el que se ejecuta. Lamentablemente, o afortunadamente para aquellos que sabemos hacerlo, no basta con cambiar el postprocesador para obtener un programa de corte para diferentes máquinas, salvo para contadísimos procesos elementales.
Tablas

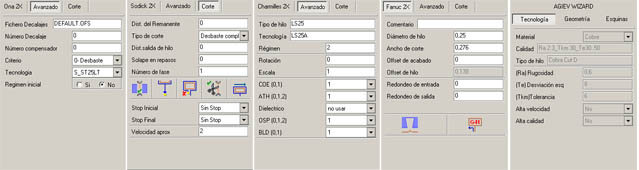

Diferentes tablas de parámetros en Fikus para diferentes máquinas
Otra premisa es que los cortes, tanto para el utillaje de precisión como para el sector de la automoción, puede, y de hecho así sucede, exigir numerosos cambios hasta el corte válido definitivo, incluyendo cortes en 2X en todas sus variedades en funciones auxiliares y de complemento, así como 4X y 4X sobre geometrías 3D.
Obviando otros aspectos de oficina técnica, nos encontramos también que es deseable que los procesos puedan estar definidos al finalizar la etapa de diseño, independiente de cual sea la geometría definitiva de los cortes. Hay que huir de las dependencias de taller y las personalizaciones de conocimiento innecesarias.
Hemos ya citado que es habitual la presencia de algún CAM con algunas funciones CAD asociado a la máquina de hilo, ya que con ella vino sin elección posible. Sin embargo estos sistemas por su propia naturaleza y acomodo (la venta segura no dudemos puede conducir a un acomodo) en el tiempo a una determinada forma de hacer no son exportables a otra forma de hacer con otra máquina y otra tecnología. 3 máquinas diferentes representan 3 programaciones diferentes sobre programas diferentes y una heterogeneidad inaceptable y de difícil soportar en un taller.
Fikus hilo EDM
Fikus, la solución a todos los retos
La solución Fikus Visualcam para electroerosión de hilo, integrada o no, como solución independiente, es de las escasas que acierta con todas y cada una de las tecnologías que nos encontramos en este difícil entorno. Su integración con CIMATRON E, máquinas AGIE/CHARMILLES y proyección en el mercado internacional no es casual. La manipulación de las geometrías de corte, la automatización de las revisiones en la modificación y análisis de los diseños CAD de manera inmediata (a veces más que tediosos o incluso imposibles según el sistema), la automatización de los procesos y sus tecnologías, reorganización de procesos por operaciones o geometrías, son únicas.
Una vez obtenidas las geometrías teóricas de corte (y es necesario ver y reconocer la espectacularidad en la construcción de este tipo de piezas a través del módulo de construcción de progresivos, DIE SET, de CIMATRON E), Fikus Visualcam, de manera no menos espectacular, es capaz de generar los procesos de corte para las piezas implicadas y las diferentes máquinas y tecnologías presentes en el taller. Y estos procesos de corte y fabricación son agrupables en plantillas de procesos y trayectorias, por supuesto siempre editables. Y de manera automática.
Fikus Visualcam permite elegir la tecnología aplicable según la máquina. Una vez importada la geometría, bien directamente desde Cimatron, bien a través de cualquier otra norma de intercambio, Fikus Visualcam reconocerá automáticamente puntos de entrada (centros de círculo, p.e., que es bastante habitual), geometrías de corte, tanto individuales como grupales, y les aplicará el conjunto proceso/tecnología elegido o configurado.

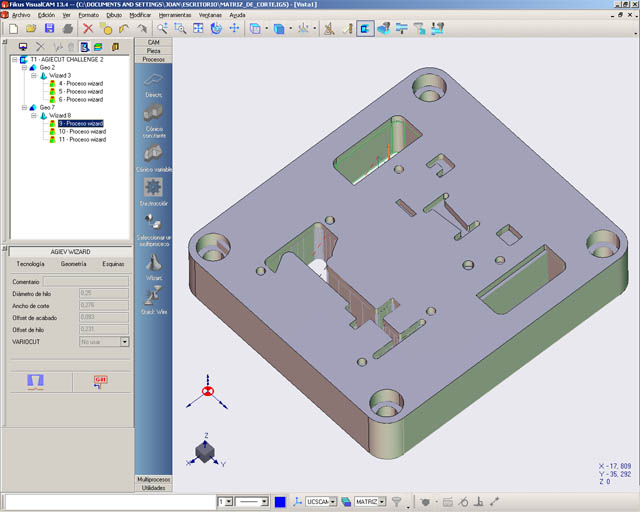

El modo "Wizard" (Asistente) de programación es, aparte de automático, absolutamente espectacular... y editable. Una vez definidos los procesos como tales, asociados a la correspondiente tecnología, (combinación de cortes rectos y cónicos, procesos 4X, proyección de cortes 3D, etc. ) estos ya quedan definidos para posteriores modificaciones. La modificación es tan simple como aplicarle la nueva geometría a la asociación de procesos y tecnología.sin necesidad de efectuar ningún cambio en la programación ya presente. Y lo que es mas llamativo, estas plantillas "wizard" las podemos guardar y utilizar en geometrías completamente diferentes, ya que los procesos, conceptualmente, serán "transportables".
