Obtén el máximo de las nuevas máquinas +GF+ CUTLa mejor opción para obtener los máximos beneficios de las nuevas máquinas AgieCharmilles CUT
Fikus Visualcam dispone de un auxiliar de programación, QuickWire, desarrollado y probado junto con el fabricante de la máquina. Por ello no es necesaria ninguna configuración. Sólo postprocesar y obtener el programa de CNC para ser utilizado en la máquina.
Los principales beneficios que proporciona Fikus al usuario de una nueva máquina Cut20:
- Reducir el tiempo de programación y esfuerzos y utilizando el Quickwire y el proceso lógico paso a paso para la producción de los cortes necesarios.
- Facilitar la construcción de geometría y definición de la pieza utilizando las potentes funciones de CAD incluidas.
- Generar los programas en el ordenador utilizando las mismas tablas tecnológicas que en la máquina.
- Beneficiese de los más avanzados algoritmos de cálculo de trayectorias en cortes de 2X y 4X.

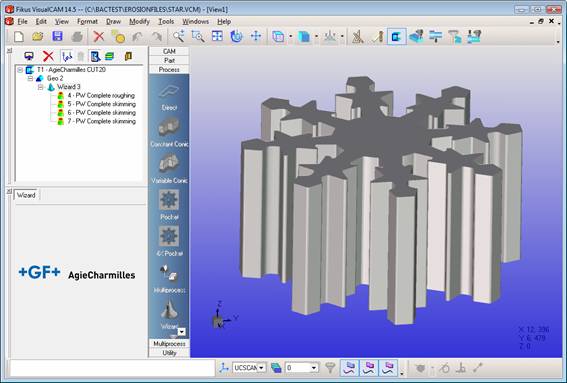

Vista de la interfaz gráfica de Fikus mostrando la pieza y el entorno de CAM para AgieCharmilles Cut20
Sólo 4 pasos son necesarios para completar el proceso de la programación
Paso 1
Simplemente cree el archivo tecnológico TEC sobre la máquina. Una función dedicada en el asistente de Fikus Quick Wire leerá el archivo TEC para obtener las condiciones de corte exactas y así poder reproducir completamente las condiciones de corte así como los parámetros de corte utilizados como el tipo de hilo, diámetro del hilo, el número de corte y las compensaciones del mismo.

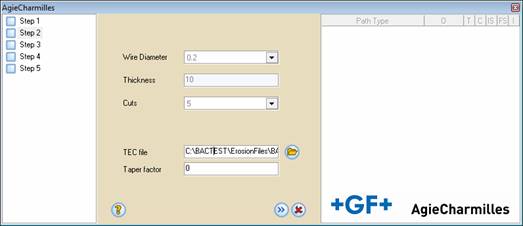

Selección de archivos TEC
Paso 2
Visualice y compruebe los valores de compensación, así como lor registros de condiciones de corte para cada corte.

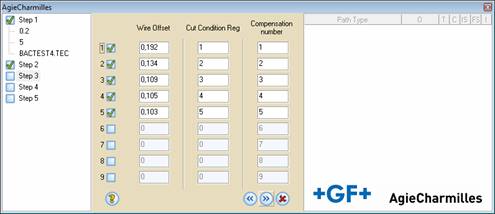

Parámetros de corte
Paso 3
Defina un valor de remanente, si es necesario, y Fikus propondrá la mejor estrategia para cortar la pieza en función del número total de cortes y el tipo de pieza (punzón / cavidad). La secuencia de corte para optimizar el número de cortes y la combinación de direcciones de cada proceso automáticamente.

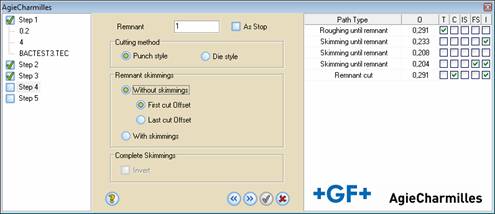

La secuencia de cortes
Paso 4
Defina la dirección principal de corte así como otros parámetros para que se ajusten completamente a sus preferencias de trabajo. Los valores se mantendrán para futuros trabajos.

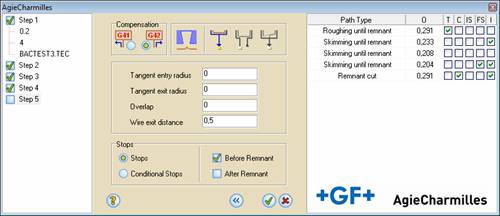

Parámetros tecnológicos
Una vez realizado este paso, Fikus creará automáticamente los procesos (completamente editable por el usuario). Simplemente calcule y postprocese y podrá enviar el código-g a la máquina AgieCharmilles CUT.

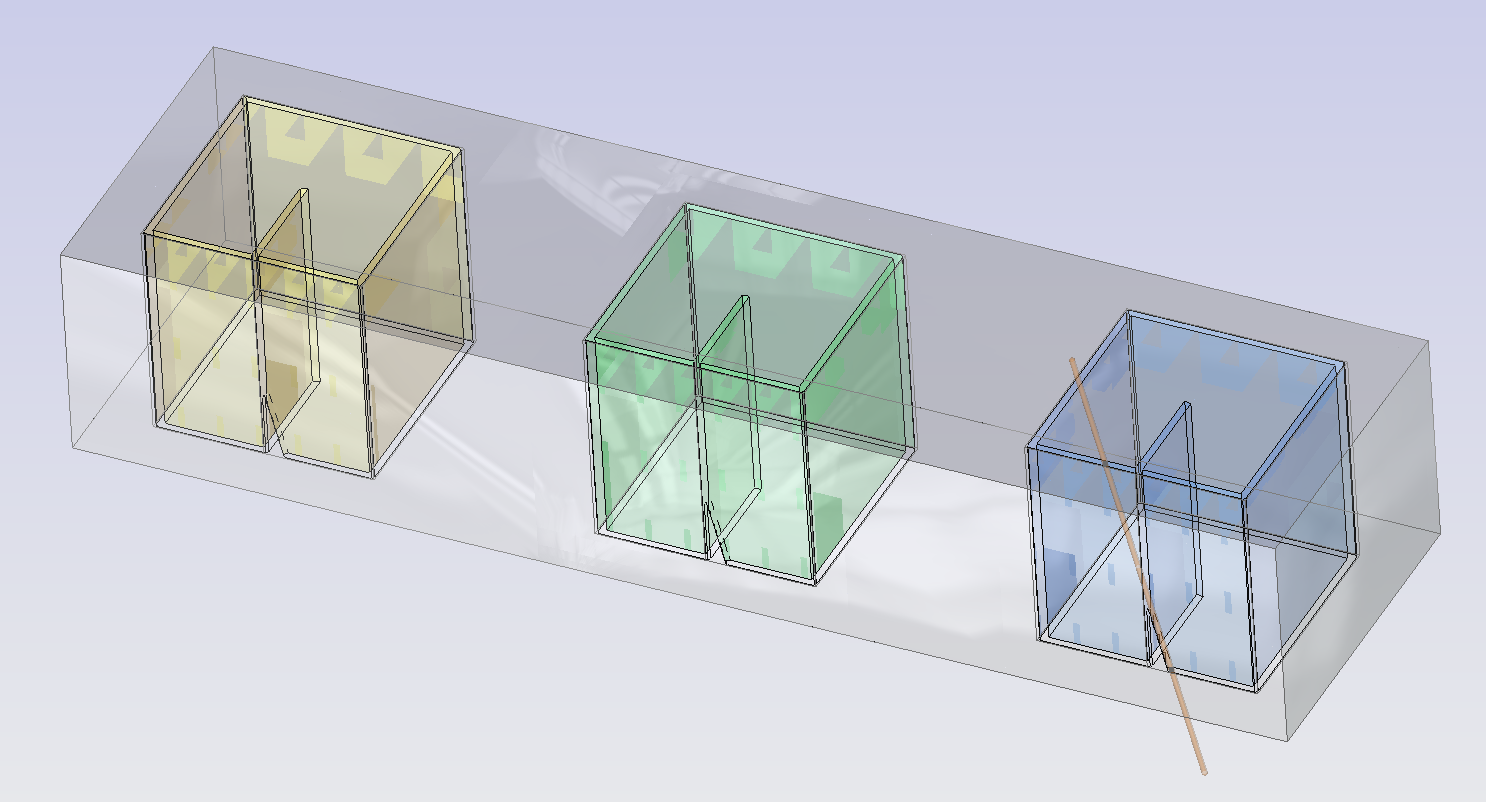

La imagen muestra la simulación de tres matrices donde se aprecia un desbaste hasta el remanente con Autofix Triangular Inferior
Corrección automática de la geometría
Una de las principales ventajas de Fikus es prevenir la entrada del hilo en arcos más pequeños que éste automáticamente (función control de colisiones). Por otra parte, el postprocesador creará automáticamente una cabecera en el archivo ISO con los los valores de compensació;n para cada corte para que no sea necesario introducir ninguna modificación ni edición a pié de máquina.
Interfaces de datos
Fikus incorpora traductores que pueden leer archivos de otros sistemas CAD en los siguientes formatos: IGES, DWG, DXF, SolidWorks, Cimatron E, HPGL, Iso y archivos de mapa de bits.
FikusVisualCAM para Hilo. La mejor opción en el mercado para obtener el máximo beneficio de las máquinas de la nueva marca AgieCharmilles CUT20 y CUT30.

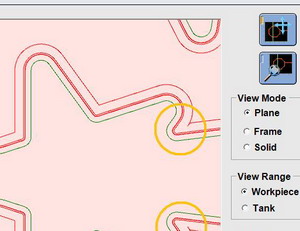

Recorrido no corregido que dará un problema en la máquina

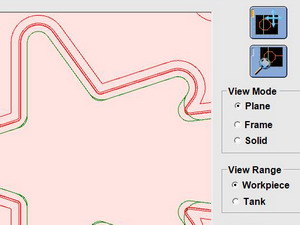

Recorrido corregido por Fikus
